Bombas de calor
con split

Una correcta ubicación y fijación de las unidades de una bomba de calor es fundamental para garantizar su estabilidad, seguridad y rendimiento.

Antes del montaje, deben verificarse las condiciones del entorno, la resistencia del soporte y la idoneidad de los anclajes y medios auxiliares. Una instalación bien fijada reduce vibraciones, evita ruidos y previene averías prematuras en el sistema.

Selección del lugar de instalación

• Evitar zonas con acumulación de polvo, gases corrosivos o exposición solar directa excesiva.
• Considerar accesibilidad para el mantenimiento y futuras intervenciones.
• Respetar los requisitos fijados por la empresa fabricante como distancias mínimas de ventilación.

Medios auxiliares y PRL

• Elección de medios auxiliares adecuados (andamios, plataformas).
• Confirmación de que se dispone de los EPI necesarios (guantes, botas de seguridad, gafas, arnés).

Revisión del soporte o superficie

• Comprobar la resistencia del soporte (muro, losa o bancada metálica) según el peso y vibraciones de la unidad.
• Verificar la ausencia de grietas, humedad o corrosión en la zona de anclaje.
• Confirmar la nivelación de la superficie para garantizar una correcta evacuación de condensados, evitando encharcamientos.

Fijaciones y anclajes

• Seleccionar tacos, pernos o sistemas de anclaje adecuados al tipo de soporte (hormigón, ladrillo macizo, metálico).

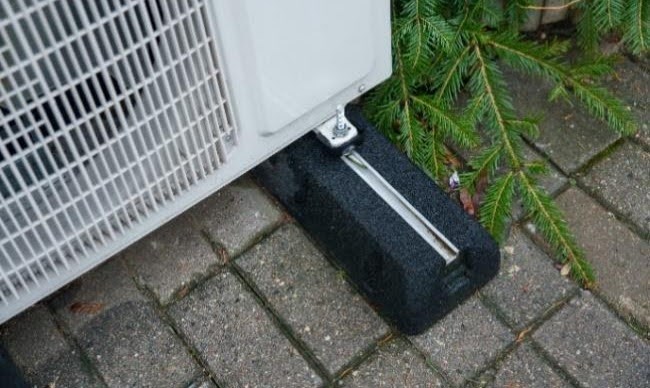

• Utilizar bancadas antivibratorias o silent-blocks para reducir ruidos y alargar la vida útil.
• En cubierta o fachada, prever elementos de protección frente a vibraciones transmitidas a la estructura.

Colocación de la unidad

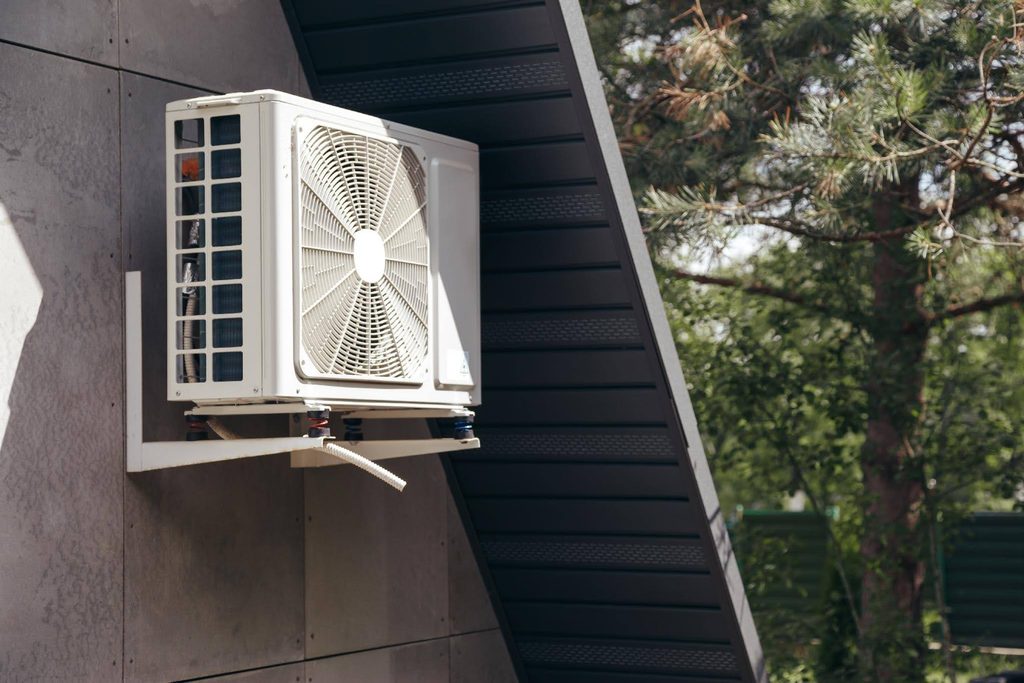

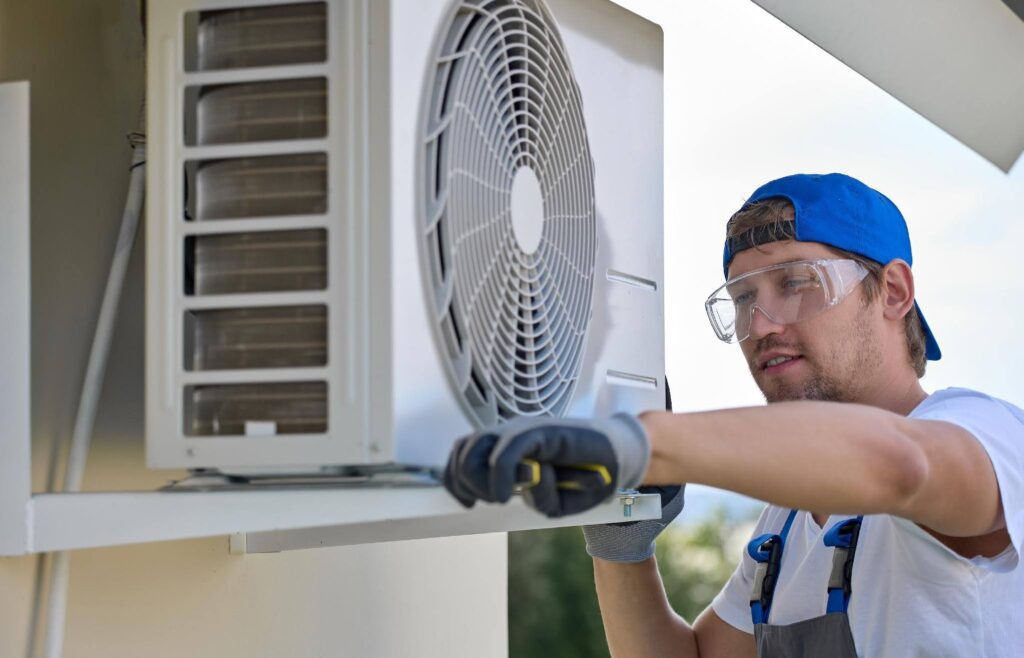

• Ubicar la unidad exterior sobre bancada nivelada y fijarla con anclajes mecánicos adecuados.

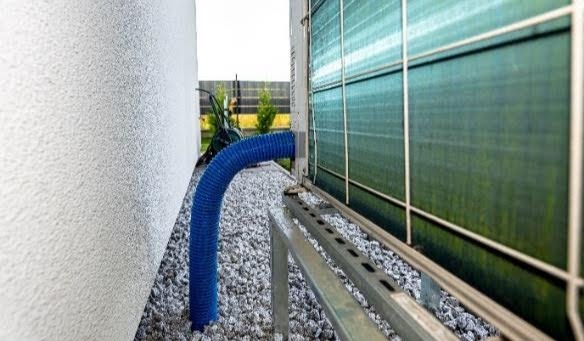

• Comprobar que el desagüe de condensados tiene salida libre y no provoca acumulaciones.
• Asegurar la unidad interior en soportes metálicos o anclajes resistentes, protegiendo los puntos de paso de tuberías.

Comprobación final

• Verificar la estabilidad de la instalación aplicando cargas de prueba ligeras.
• Asegurarse de que no quedan holguras en fijaciones ni vibraciones anómalas.

La instalación de una bomba de calor tipo split consiste en colocar y conectar dos unidades (una exterior y otra interior), líneas de refrigerante, conducción de condensados y cableado eléctrico.

Una correcta instalación garantiza el rendimiento óptimo del equipo y su durabilidad, evitando fugas de gas, ruidos o pérdidas de eficiencia. Por ello, es fundamental seguir un proceso estructurado que incluya la preparación del entorno de trabajo, el montaje de las unidades, las pruebas de estanqueidad, la evacuación del circuito y la puesta en marcha final.

Preparación del trabajo

• Garantizar la correcta planificación y las condiciones seguras antes de comenzar la instalación.
• Revisar el checklist de herramientas y EPIs.
• Comprobar el estado del soporte donde se instalará la unidad exterior e interior (resistencia, nivelación, acceso).
• Verificar el espacio libre alrededor de las unidades para permitir una correcta ventilación y mantenimiento.
• Asegurar la protección eléctrica y térmica de la instalación.

Instalación de la unidad exterior

Fijar correctamente la unidad exterior para garantizar la estabilidad, ventilación y drenaje adecuados.

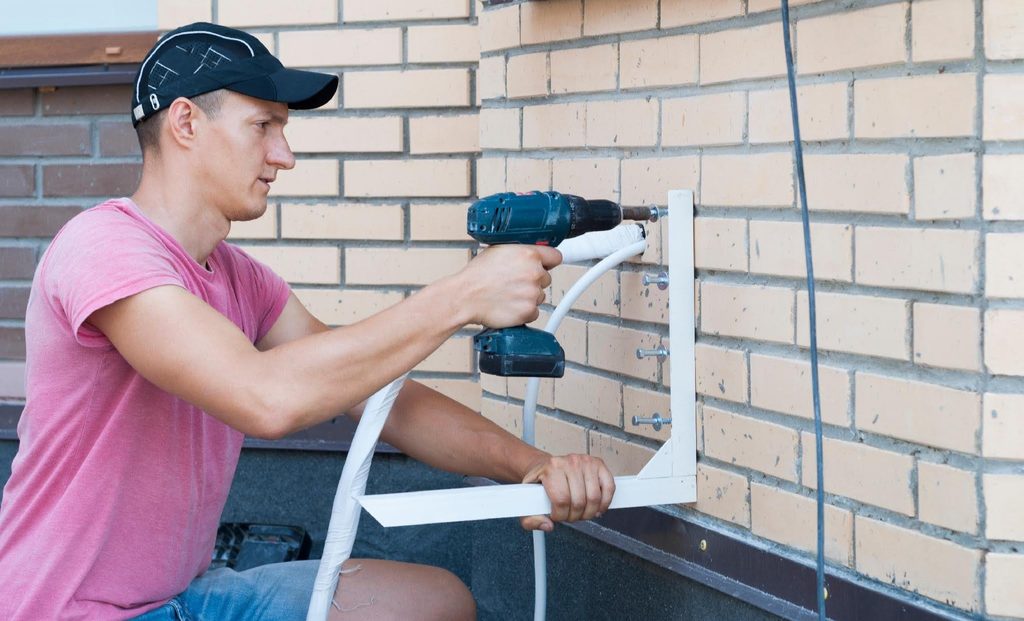

• Instalar los anclajes según el tipo de paramento (muro, cubierta, suelo).

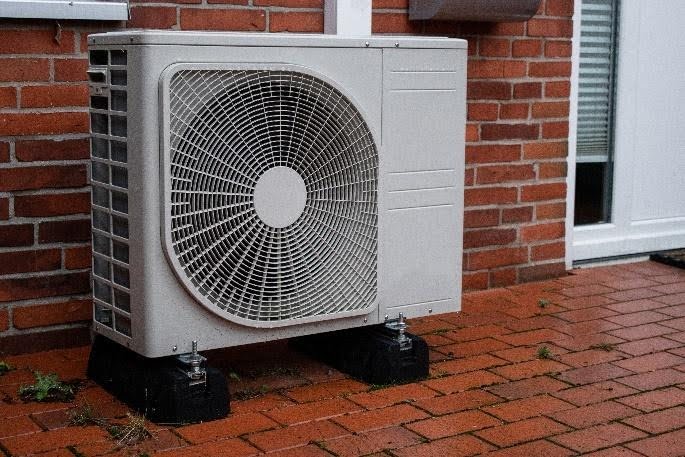

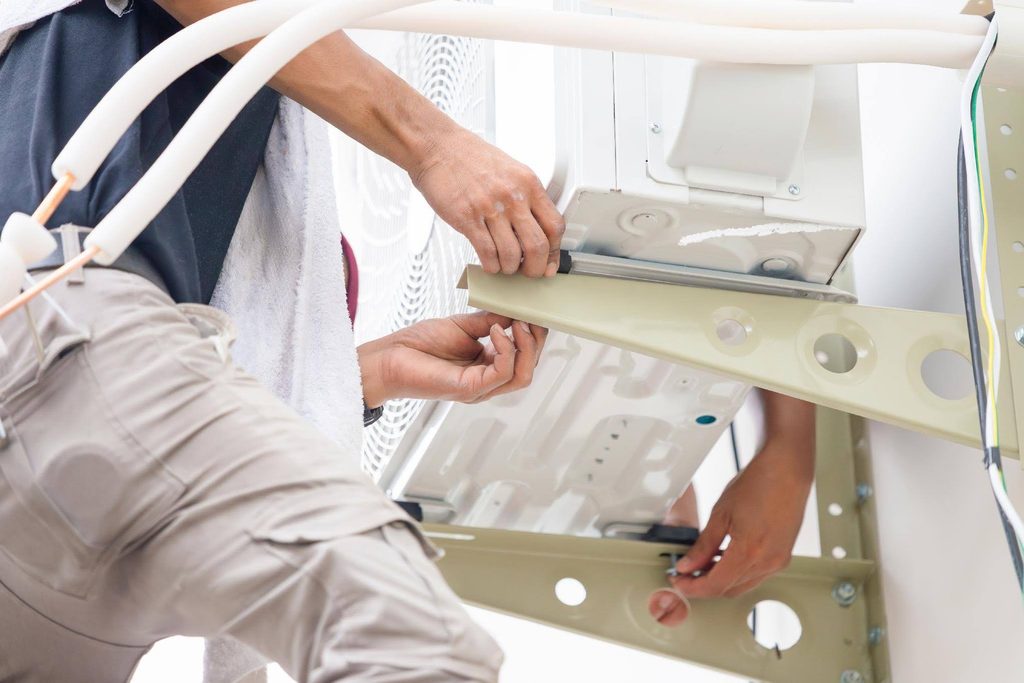

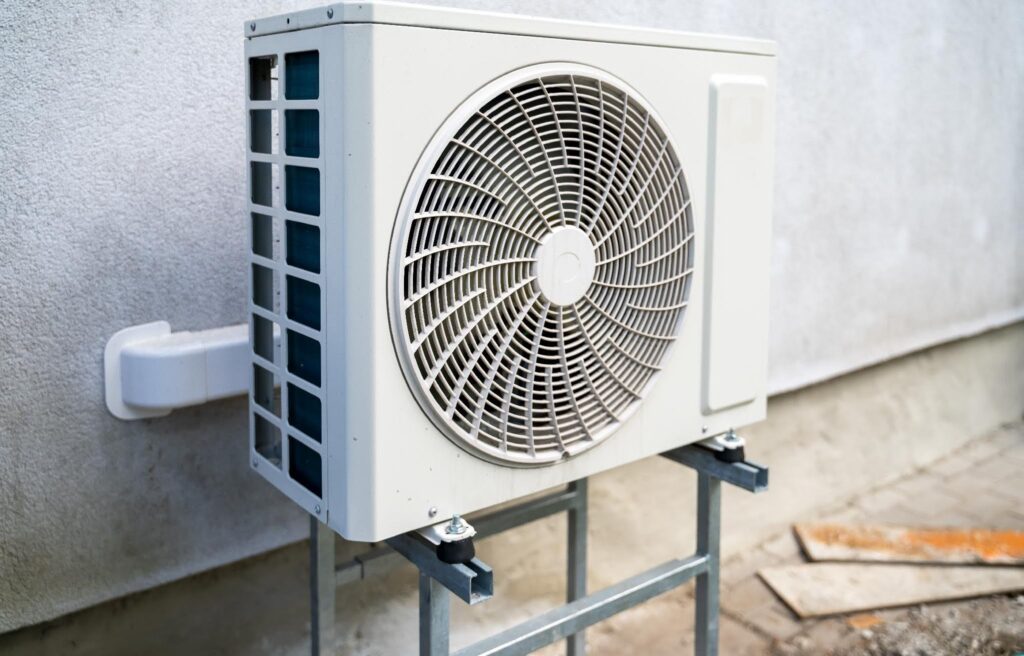

• Colocar la unidad sobre soportes antivibratorios o bancada nivelada.
• Verificar la separación mínima respecto a obstáculos y otras unidades.
• Asegurar la evacuación de condensados mediante tubo de drenaje con pendiente.

Instalación de la unidad interior

Asegurar el montaje correcto de la unidad mural interior, favoreciendo la circulación del aire y el drenaje.

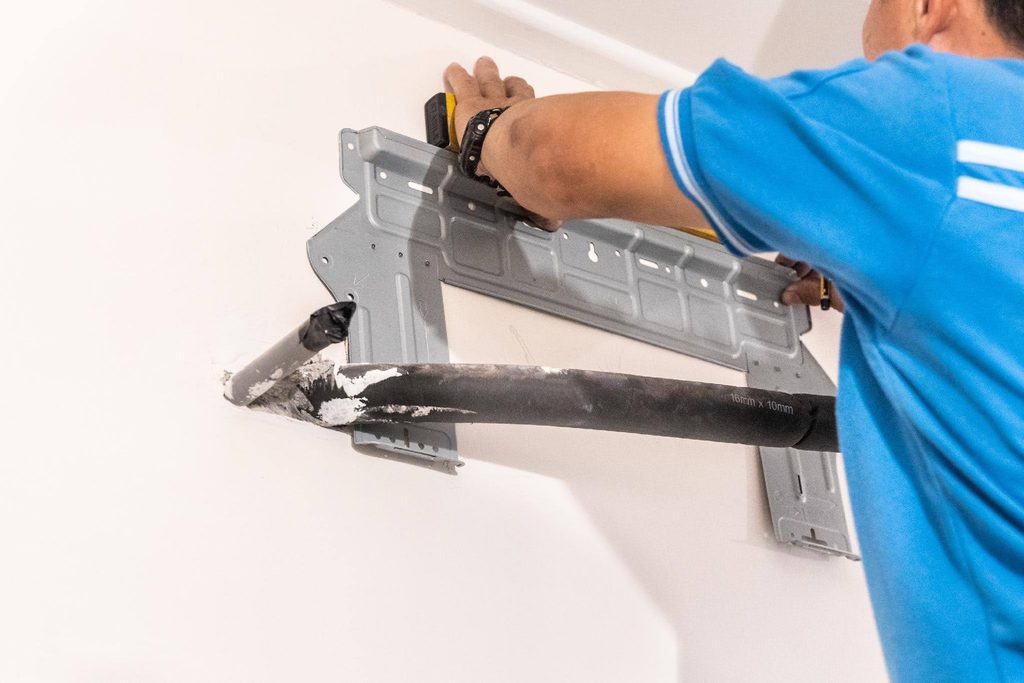

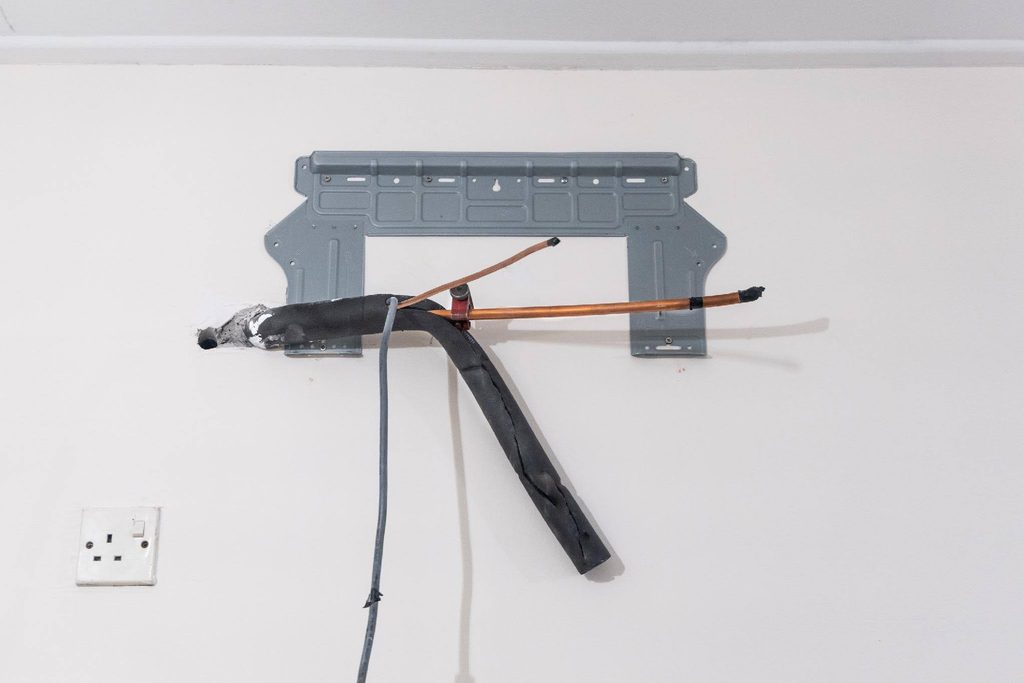

• Instalar la placa de sujeción mural nivelada.
• Realizar el paso de tuberías y cables hacia el exterior.

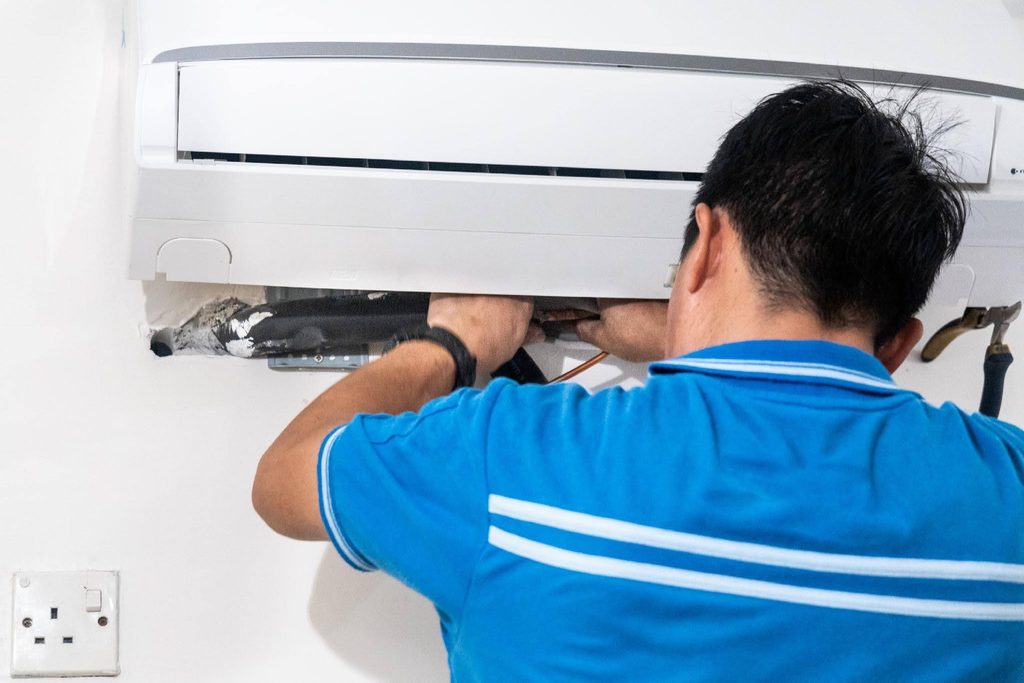

• Conectar las tuberías de refrigerante, aisladas y con curvas suaves.

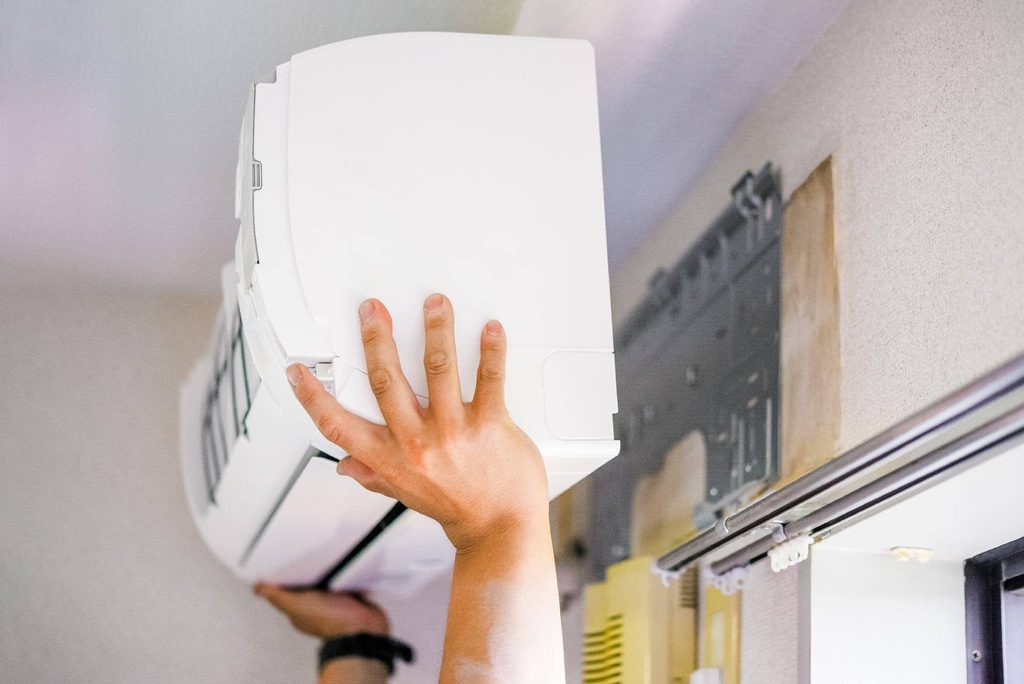

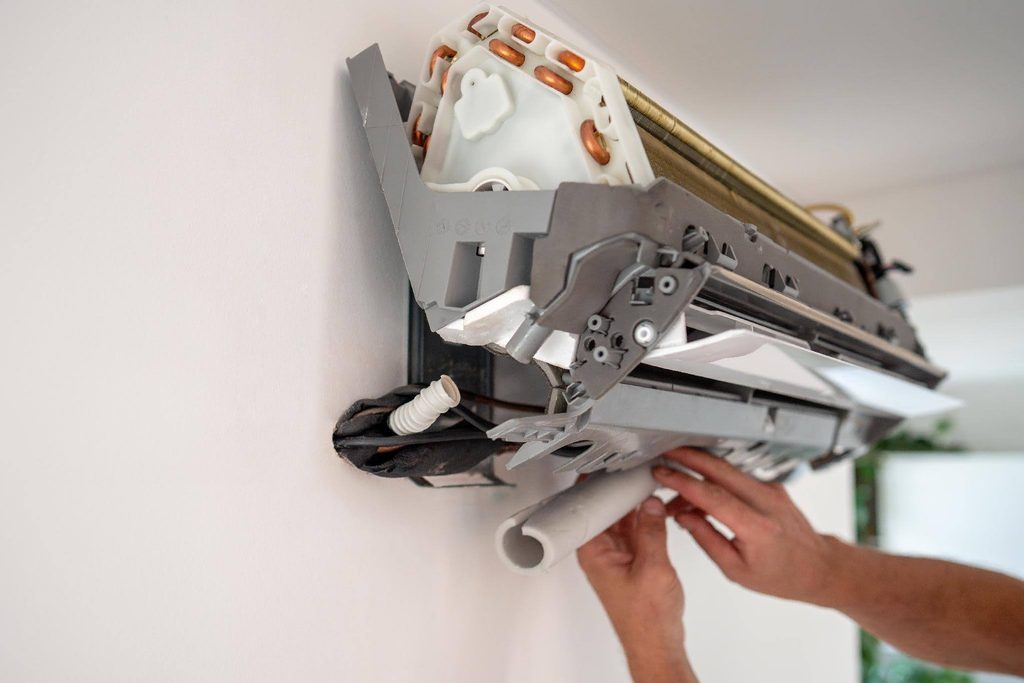

• Colocar la unidad sobre la placa y verificar la estabilidad.
• Asegurar la evacuación de condensados interiores, bomba de condensados en caso de necesario.

Conexiones frigoríficas y eléctricas

Establecer la interconexión entre unidades asegurando una estanqueidad y polaridad correcta.

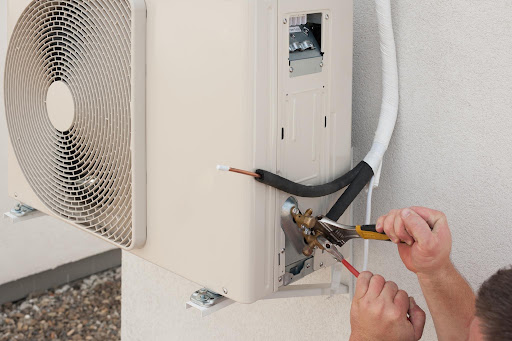

• Conectar las líneas de gas y líquido refrigerante mediante racores de latón forjado tipo flare, aplicando par de apriete adecuado.
• Realizar la prueba de estanqueidad.

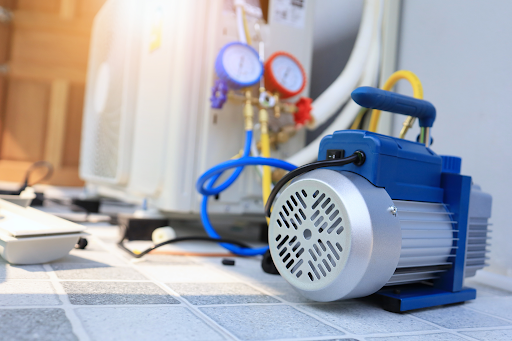

• Ejecutar el vacío del circuito con bomba de vacío.
• Conectar a la línea de alimentación de suficiente sección en función de la potencia del equipo.
• Revisar continuidad, polaridad y protección.

Puesta en marcha

Comprobar el funcionamiento, rendimiento y la seguridad del sistema.

• Abrir las válvulas de servicio y liberar el refrigerante.
• Encender el equipo y verificar el funcionamiento.

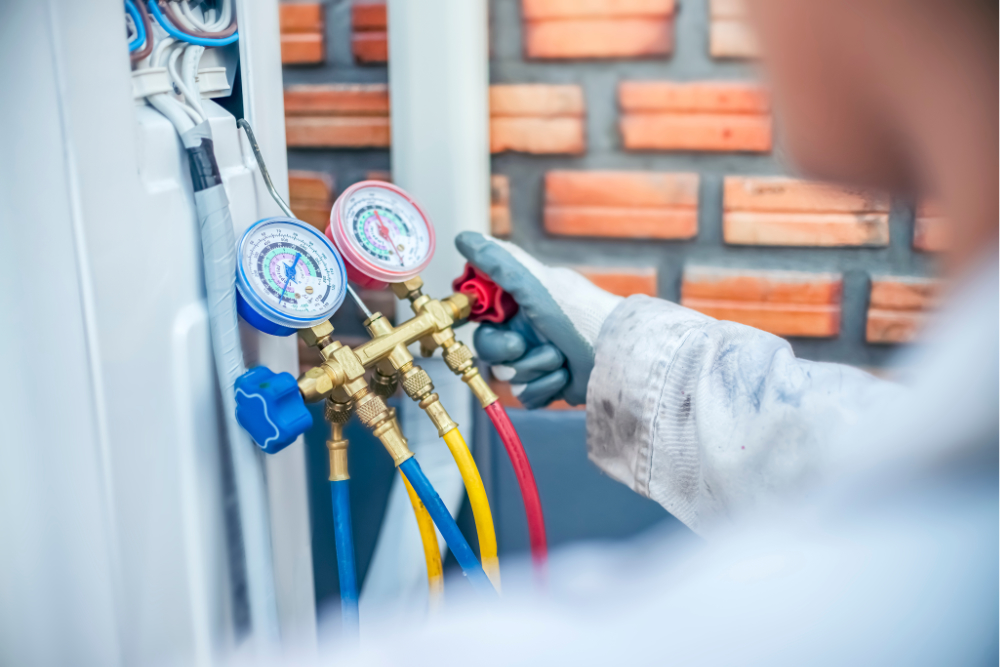

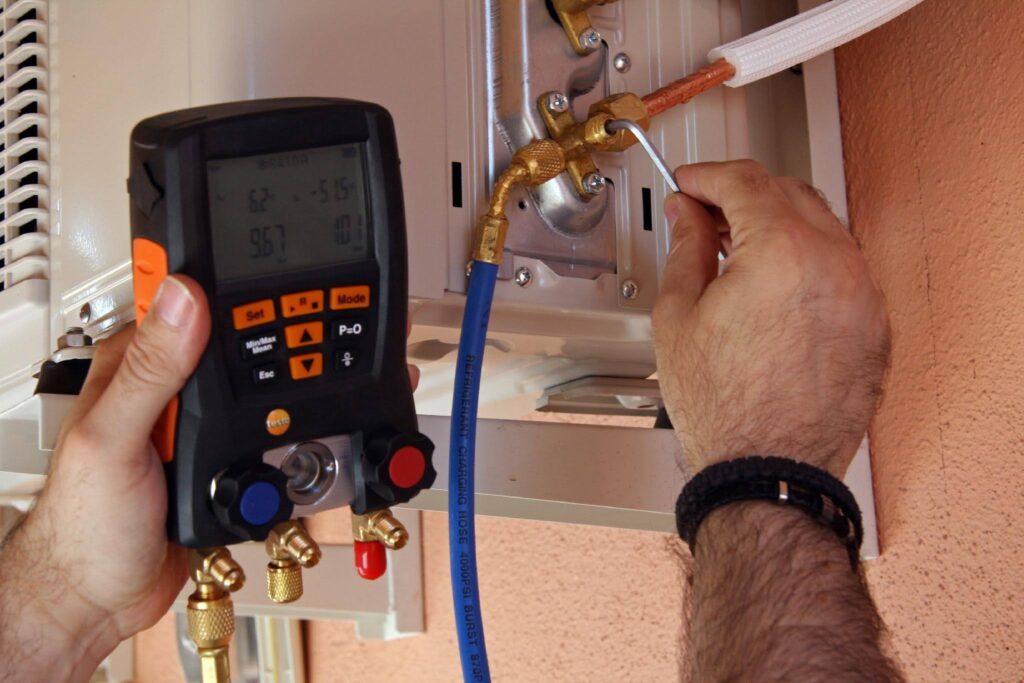

• Medir presiones y las temperaturas de trabajo.
• Comprobar la ausencia de fugas.
